حسابات أنظمة استعادة الطاقة لوحدات AHU بالتكييف المركزى

HVAC , Energy, Recovery, Unit, Calculation, Method

ما المقصود بنظام استعادة الطاقة ؟

يتم استخدم النظام لتوفير الطاقة في التطبيقات التي لا يتم فيها خلط الهواء وتحتاج لهواء خارجي نقى Fresh Air بنسبة 100 % وبالتالي التخلص الكامل من الهواء الموجود بالفراغ او الغرفة (ودا يعتبر فقد للطاقة اللي تم أستخدمها في عمليات التبريد او التسخين (وكمان الاستهلاك الزيادة في الأحمال الحرارية للوحدة

فكرة العمل وأنواع وحدات مناولة الهواء بنظام استعادة الطاقة

الفكرة ببساطة هى الاستفادة من الهواء المطرود بالنظام لرفع او خفض درجة الحرارة للهواء الجوي النقي المسحوب من الخارج Fresh Air (حسب ظروف التشغيل صيفا او شتاء) ودا عن طريق التبادل وانتقال الطاقة الحرارية بي الهواء المطرود والهواء النقي بدون حدوث أي خلط للهواء – وأنواع وحدات مناولة الهواء بنظام استعادة الطاقة هي:

وحدات مناوله الهواء بالمبادل الحراري ,Plate, Heat, Exchanger

وحدات مناولة الهواء بكويلات المياه ,Liquid, Coupled, Heat, Exchanger

وحدات مناوله الهواء بالعجلة الحرارية Thermal Wheel

ملاحظة: تم الشرح العملي للأنواع الابقة بفيديو على قناتنا باليوتيوب رابط المشاهدة مع البوست

حسابات استعاده الطاقة

في الصور بالبوست المعادلات المستخدمة في الحسابات لأنظمة أستعاده الطاقة والمرجع من الكود ودا كان جزاء من الحسابات التصميمية الخاصة بمشروع برج طبي وخاصة بأنواع وحدات AHU في المبنى كالتالى :

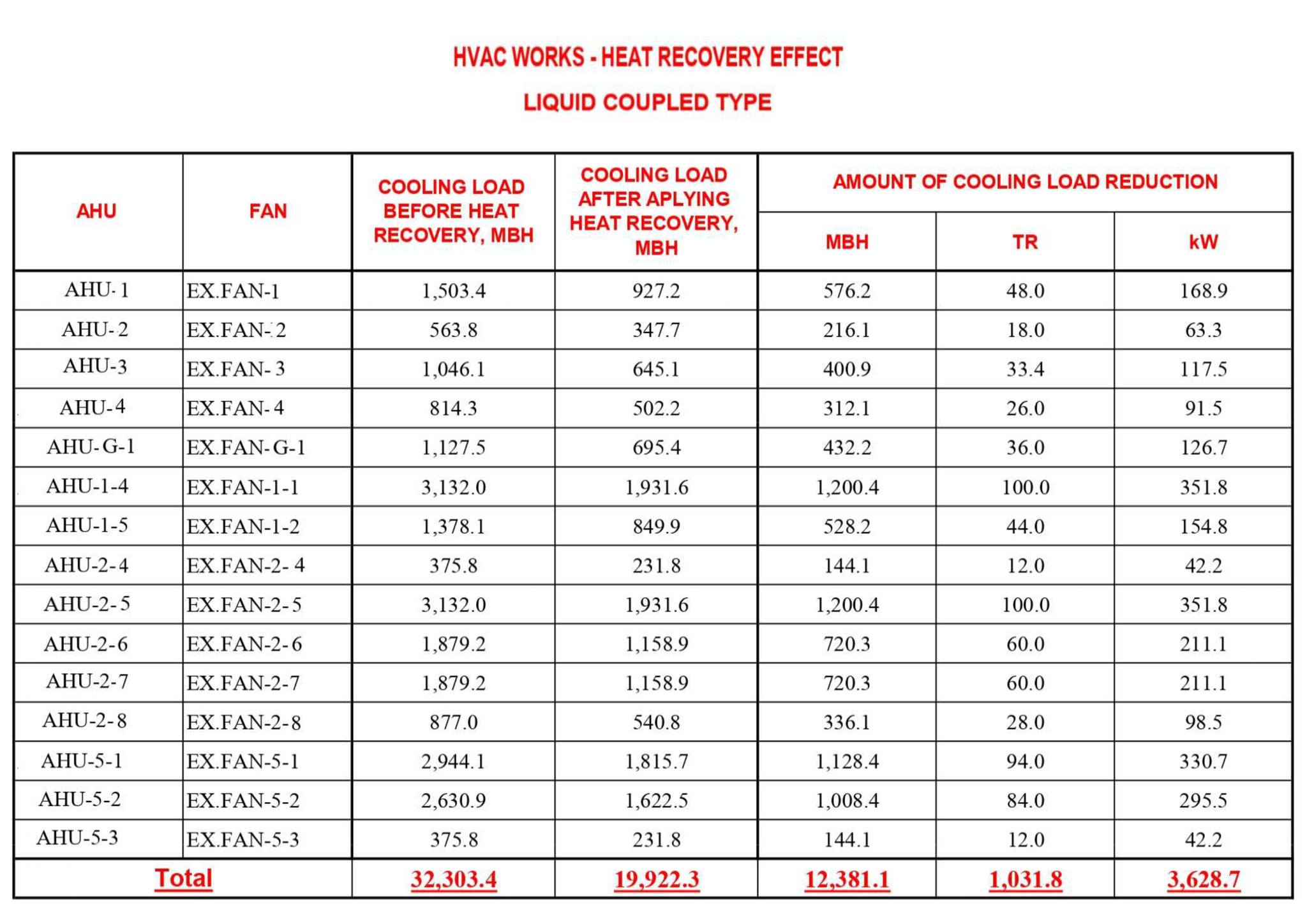

تطبيق ودراسات التوفير في استهلاك الطاقة لعدد 15 وحدة مناولة من النوع Liquid Coupled والمستخدمة في الأماكن اللي عادتا تطلب Infection Control ذي غرف العمليات وغرف عزل المرضي وغرف العناية المركزة والمعامل بالمستشفى

الدراسة والحسابات لوحدات مناولة من النوع Thermal Rotary Wheel والمستخدمة بمنطقة المطابخ والمغاسل المركزية بالمستشفى

كمان هتلاقي مع فيديو الشرح العملى مذكرة تلخيص مهمة للشرح بالصور رابط تحميل الملف بالتعليقات على اليوتيوب ونتمنى بأذن الله الاستفاده والتوفيق للجميع

Eng Khaled Mohsen Facebook
